天行中国结构特点及功能要求
1.1本天行中国是我司参考国外先进技术而设计的成熟产品，天行中国是平床身斜床鞍结构：整体床身、床脚树脂砂铸造成形，纵向导轨水平放置，床鞍在水平导轨上作纵向进给移动，滑板在30°倾斜的床鞍导轨上作横向进给移动，纵、横向快速进给速度可达30m/min，形成平床身斜床鞍结构，减少主轴箱、尾座及床鞍的安装高度，极大提高整机刚性。
1.2床身设计分集屑区及集水区，可很好地将冷却液集中流到水箱内，避免了漏水现象。
1.3数控系统配FANUC 0i Mate-TD控制系统+伺服驱动，主轴采用伺服主轴；天行中国能完成直线、圆弧、公英制螺纹、多头螺纹的加工，能适用于车削形状复杂和精度要求高的盘类、轴类零件加工。
1.4主轴箱与床身定位可靠、牢固，具有良好的刚性、抗振性、散热性以及方便维修、调整，主轴轴承采用日本NSK成套高精度滚动轴承组，经精密装配和动平衡测试的主轴，从而保证了天行中国主轴具有回转精度高、噪声低、刚性强的特点，采用自动无级变速，可实现无级调速及恒速切削。
1.5天行中国X、Z两轴传动均采用台湾产的滚珠丝杠和日本(NSK/NTN)丝杆轴承，滚珠丝杠与电机通过联轴器直连，单端定位预拉伸式，床身导轨和滑鞍导轨均采用高精度滚动导轨，接触受力好，刚性足，加工精度保持性好。
1.6横向丝杠固定端设计在前端，使丝杠发热向后伸长，不会增加切削深度，避免造成工件报废。同时丝杠亦设计了预拉伸结构，很好地提高了丝杠支承刚性。
1.7尾座采用内置式液压套筒结构，紧凑、可靠。配置莫氏4号顶尖，顶紧压力可调。
1.8各润滑点采用强制自动润滑装置，进行定点定量润滑丝杠及导轨，当润滑泵状态异常或油量不足时，自动产生警告讯号。
1.9天行中国采用台湾产八工位的液压回转刀架，刀架可正反向旋转最近路径换刀，换刀速度快、定位刚性好、重复定位精度高。
1.10夹紧装置：正主轴配台湾产8″标准中空液压卡盘(φ210mm)，中空回转油缸(含逆止阀)；可用脚踏开关控制工件夹紧、松开。
1.11天行中国采用全封闭防护装置，防止冷却液、铁屑飞溅、泄漏在天行中国以外。
1.13具备侧排屑和后排屑结构，适应不同的加工场地。上下料方便，便于操作。
1.14标配自动排屑装置及切屑车，方便铁屑的清理。
1.15合理应用风琴式内防护，使操作空间更宽松，天行中国外观缩短，更紧凑美观，天行中国采用全封闭防护装置，外观设计极具时代气息。

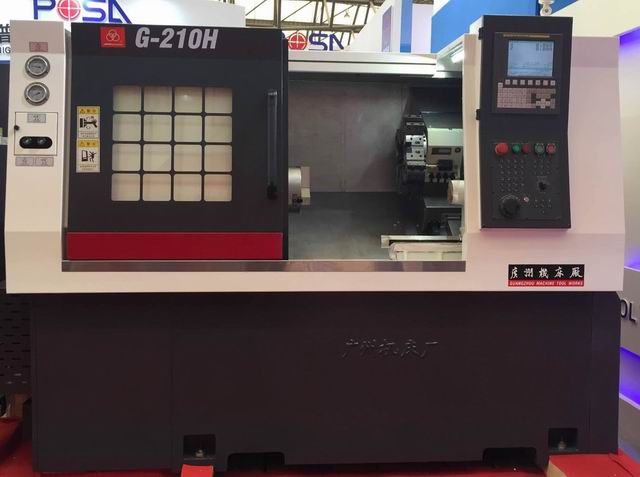

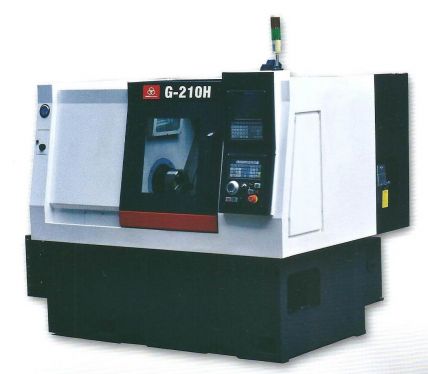

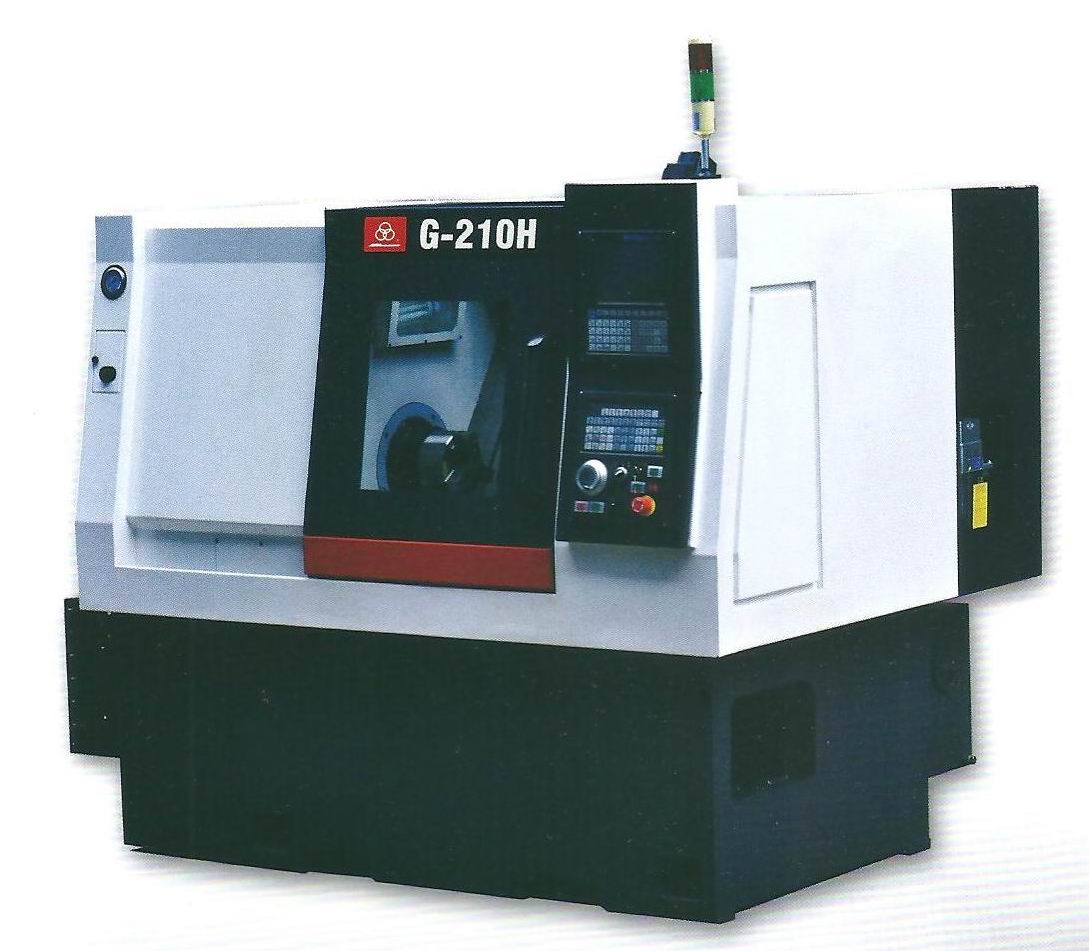

2 G-210H主要技术参数、配置表
项目 | 天行中国规格及主要技术参数 | 备注 | |
系 统 | 数控系统 | FANUC 0i Mate-TD | 标配 |
工 作 范 围 | 床身上最大旋径 | φ580mm | 标配 |
最大车削直径 | φ300mm | 标配 | |
最大加工长度 | 300mm | 标配 | |
床鞍与水平倾斜度 | 30° | 标配 | |
主 轴 | 主轴电机 | 伺服11/15kW（连续/30分钟）广州数控 | 标配 |
主轴轴端 | A2-6 | 标配 | |
主轴锥孔 | φ68 锥度1：20 | 标配 | |
主轴前支承轴径 | φ100 mm | 标配 | |
主轴通孔直径 | φ61mm | 标配 | |
主轴转速范围 | 45~4500 r/min | 标配 | |
主轴精度 | 轴端径向跳动≤0.015mm、轴向窜动≤0.005mm | 标配 | |
尾 座 | 尾座套筒 | 莫氏4号 | 标配 |
尾座套筒直径 | Φ65mm | 标配 | |
尾座套筒行程 | 80 mm | 标配 | |
尾座行程 | 210mm | 标配 | |
坐标轴 | 横向（X轴）最大行程 | 165mm | 标配 |
纵向（Z轴）最大行程 | 370mm（卡盘卸下后） | 标配 | |
X轴进给电机扭矩 | FANUC βiS 12/3000 B (11N.m.最高 3000r/min) | 标配 | |
Z轴进给电机扭矩 | FANUC βiS 12/3000 (11N.m.最高3000r/min) | 标配 | |
X轴最大进给速度 | 30m/min | 标配 | |
Z轴最大进给速度 | 30m/min | 标配 | |
精 度 | 定位精度 | X轴≤0.022mm，Z≤0.022mm | 标配 |
重复定位精度 | X轴≤0.006mm, Z≤0.006mm | 标配 | |
刀 架 | 刀架型式 | 台湾8工位液压刀架 | 标配 |
刀位数 | 8位 | 标配 | |
外径、端面刀柄规格 | 25×25 | 标配 | |
内孔刀座直径 | φ32mm | 标配 | |
刀座数量 | 外径刀压板4套，端面刀座2个，内孔刀座2个 | 标配 | |
夹 紧 装 置 | 卡盘 | 亿川8″(φ210mm)中空液压卡盘，配软硬爪各壹套 | 标配 |
油缸 | 台湾亿川中空回转油缸(含逆止阀) | 标配 | |
液 压 系 统 | 液压系统电动功率 | 2HP(1.5kW) | 标配 |
油箱容量 | 60L | 标配 | |
液压泵压力 | 1.5~3.5MPa | 标配 | |
水 箱 | 大扬程软体冷却水泵 | 流量50L；扬程8m；180W | 标配 |
自动润滑 | 自动润滑装置 | 2L集中定量自动润滑系统 | 标配 |
传动 部件 | 主轴轴承 | 日 | 标配 |
滚珠丝杠 | 台湾 | 标配 | |
导轨 | 台湾产滚动导轨 | 标配 | |
丝杠轴承 | 日本 | 标配 | |
电器 灯具 | 热交换器 | LPW-35AF | 标配 |
防水型荧光灯 | YPz230/45-4U 节能灯 | 标配 | |
工作完成警示灯 | LTA-205 (220V )红绿色 | 标配 | |
随机 资料 | 装箱清单 | 一份 | 标配 |
合格证明书 | 一本（精度检测表） | 标配 | |
天行中国操作说明书 | 一本 | 标配 | |
电器说明书 | 一本（电器原理图） | 标配 | |
发那科操作说明书 | 一本 | 标配 | |
8″（台湾）三爪中空 油压夹头使用说明书 | 各一本 | 标配 | |
排屑 | 自动排屑机 | 国产链板式除屑输送机及切屑车 | 标配 |
其它 | 天行中国总电容量 | 18KW | 标配 |
天行中国外形尺寸(约) | 2130(长)×1580(宽)×1650(高)（不含排屑机尺寸） | 标配 | |
